APF有源濾波器作為諧波治理的主流設備，其結構設計直接影響安裝適應性與運行效果。本文將針對壁掛式和抽屜式兩種典型結構，詳細分析其適用環境與技術特點。

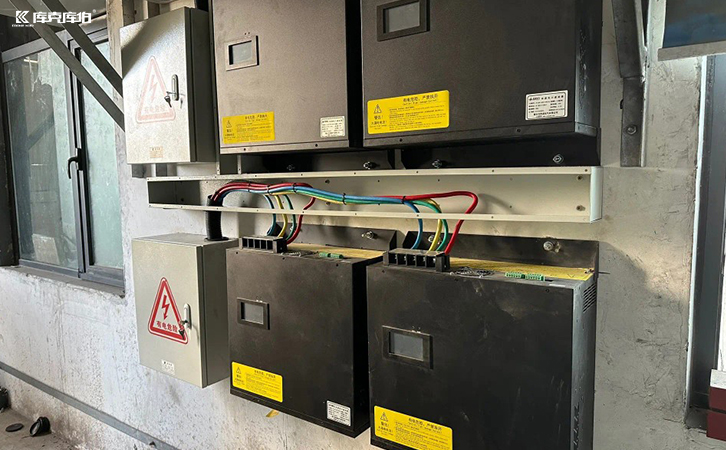

一、壁掛式APF有源濾波器的應用優勢

壁掛式APF有源濾波器特別適合空間受限場景：

1、緊湊型設計：

厚度通常≤300mm（如某品牌15A模塊僅280mm深）

單機容量覆蓋25-150A（適合分布式治理）

2、安裝便捷性：

直接墻面掛裝（承重≥50kg/m²）

無需配電柜體（節省60%占地面積）

3、典型應用場景：

商業建筑豎井（與配電箱并列安裝）

老舊廠房改造（無法新增配電柜時）

分布式負載節點（如數據中心列頭柜）

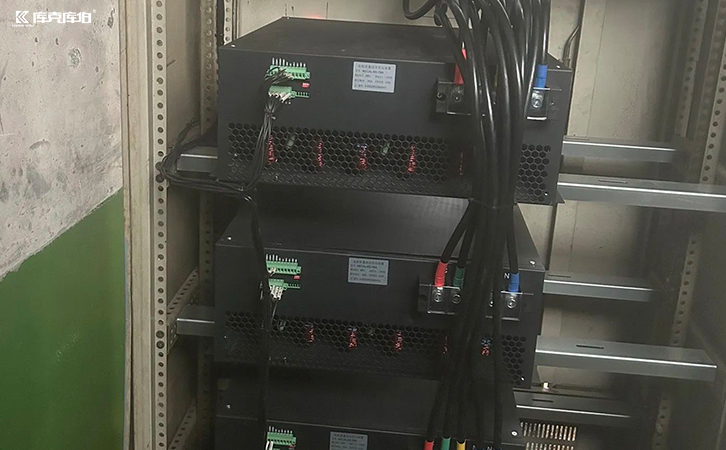

二、抽屜式APF有源濾波器的技術特性

抽屜式APF有源濾波器適用于集中治理需求：

1、模塊化架構：

標準19英寸機架安裝（高度3U/6U）

單模塊容量100-400A（支持N+1冗余）

2、運維便利性：

熱插拔設計（更換時間＜5分鐘）

前維護結構（通道寬度≥800mm）

3、核心應用領域：

工業配電室（與MCC柜并柜安裝）

大型醫療設備配電系統

光伏電站逆變器集群

APF有源濾波器的結構選擇應遵循場景匹配原則，一般來講，商業建筑、末端配電等分散治理場景優選壁掛式；工業廠房、新能源電站等集中治理場合推薦抽屜式。
