在電能質量治理領域，APF 有源電力濾波器是應對諧波污染的核心設備。但由于一些用戶是剛接觸到該設備并不清楚其情況。所以今天有源濾波器廠家給大家科普APF濾波器的分類及原理。

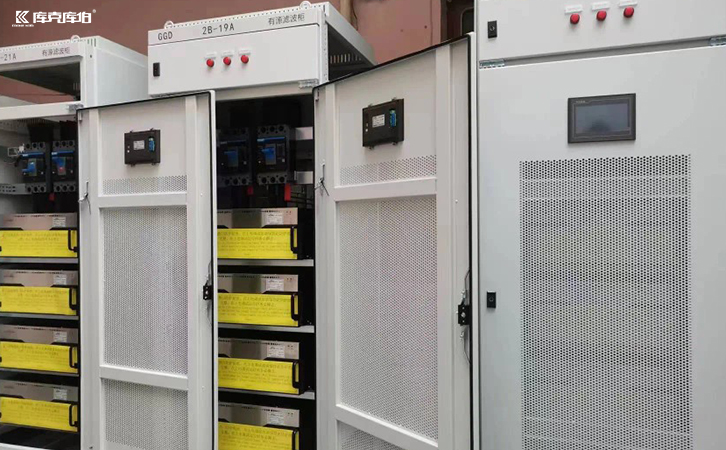

一、拓?fù)浣Y(jié)構分類體系

1、APF 按拓?fù)浣Y(jié)構分為并聯型、串聯型和混合型。并聯型可直接補償負載諧波電流，在電流源型諧波治理中占比超 75%；

2、串聯型通過注入補償電壓消除電壓諧波，適用于電壓敏感場合；

3、混合型融合二者優勢，能同時治理電壓和電流質量問題，其進階版統一電能質量調節器（UPQC）集成度高，但成本增加 30 - 40%。

二、電路架構類型分析

從電路架構看，APF 主要有兩電平和多電平兩類。

1、兩電平 APF 結構簡單、成本低，但開關損耗大，效率 92 - 95%；

2、多電平結構（三電平及以上）成本高約 25%，卻有諧波含量少（THD < 3%）、開關損耗低（效率≥97%）的優勢。模塊化多電平 APF（MMC - APF）適用于中高壓場景，單個功率模塊電壓 1 - 2kV，可級聯用于更高電壓。

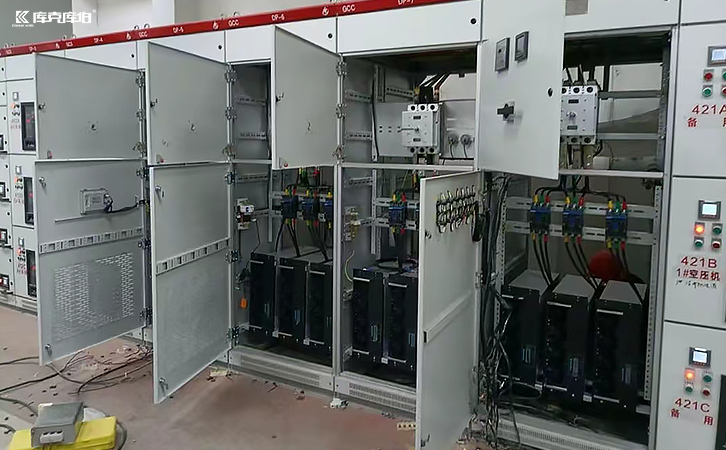

三、核心工作原理解析

APF 基于瞬時無功功率理論工作。借助高速 DSP 實時檢測負載電流諧波分量（采樣率≥128 點 / 周波），控制 IGBT 逆變器生成幅值相等、相位相反的補償電流。關鍵技術有諧波檢測算法（如 ip - iq、d - q 變換）、電流跟蹤控制（預測電流或滯環控制）及 PWM 調制策略。高性能 APF 響應時間≤5ms，諧波濾除率達 95 - 98%。

由此可見，選型 APF 時，需綜合考慮諧波特性、治理深度、系統電壓等因素。一般工業場景適用并聯型兩電平結構，精密場合建議選用多電平或?qū)Ｓ眯吞?hào)。
