APF有源濾波器模塊作為現代電能質量治理的核心部件，其精密設計直接影響諧波治理效果。本文將深入剖析APF有源濾波器模塊的組成架構及各單元的技術特性。

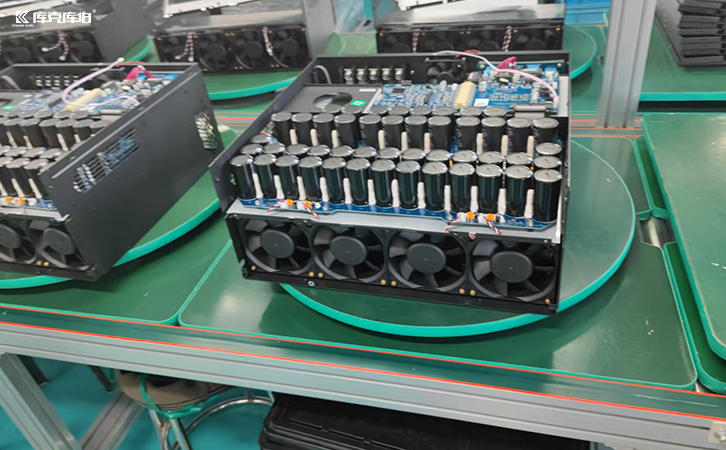

一、功率變換單元

APF有源濾波器模塊的核心是功率變換電路，通常采用以下設計：

1、IGBT橋臂：每相由2個IGBT組成半橋，開關頻率8-20kHz；

2、直流母線：電解電容組配合薄膜電容抑制高頻紋波；

3、緩沖電路：RC吸收網絡降低開關過電壓；

4、散熱系統：基板溫度控制在≤85℃，確保功率器件可靠工作。

二、控制處理單元

APF有源濾波器模塊的智能控制中樞包含：

1、主控DSP：TI C2000系列，運算能力≥150MIPS，實現瞬時無功理論計算

2、諧波檢測：同步采樣ADC，128點/周波FFT分析

3、PWM生成：基于空間矢量調制，開關損耗降低15%

4、保護電路：過流（≥2倍額定值）、過溫（≥90℃）等多重保護

三、接口與輔助單元

APF有源濾波器模塊的配套系統包括：

1、CT傳感器：0.2級精度，帶寬0-5kHz（-3dB）

2、人機界面：7寸觸摸屏，顯示21項實時參數

3、通信接口：雙路RS485+光纖以太網，支持IEC61850

4、電源模塊：寬范圍輸入（85-264VAC），隔離電壓≥4kV

由此可見，APF有源濾波器模塊的精密構成使其成為諧波治理的高效解決方案。選型時應重點關注功率器件類型、控制算法版本、模塊擴展能力等。
