在新能源并網規模持續擴大的背景下，四象限無功補償控制器與光伏發電系統的協調運行成為保障電網穩定的關鍵技術。那么，四象限無功補償控制器與光伏的接線關系及系統集成方案有哪些呢？

一、系統架構與接線原理

1、四象限無功補償控制器與光伏系統的連接采用分層控制架構。在物理接線層面，控制器通過CT/PT回路實時采集光伏并網點電氣參數，包括并網電壓（380V/10kV）、電流（0-1000A）、功率因數等關鍵信號。

2、控制信號線采用屏蔽雙絞線（AWG18）連接逆變器通信接口，傳輸距離不超過100米時需保證信號衰減小于3dB。

二、動態無功補償控制策略

1、四象限無功補償控制器通過獨特的算法實現與光伏逆變器的協同控制。在晴天工況下，當光伏出力超過負載需求時，控制器啟動容性補償模式（Q1象限），將過剩無功導入電網；

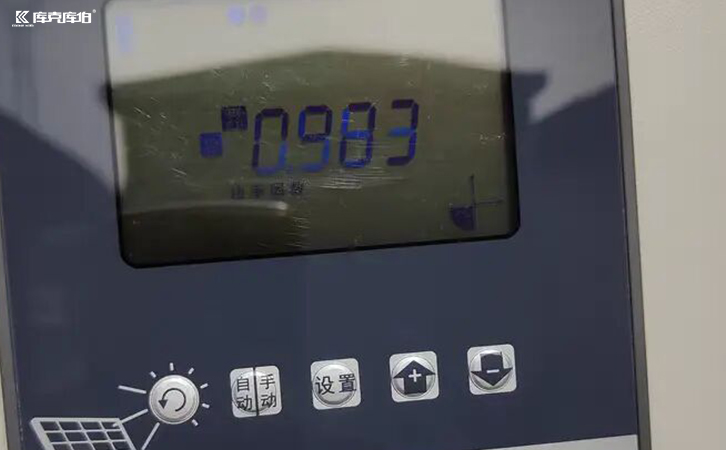

2、在陰雨天氣或夜間，則切換至感性補償模式（Q3象限）。實測數據表明，這種動態策略可使光伏電站的功率因數穩定在0.98±0.01范圍內，較傳統補償方式提升30%的調節精度。

三、保護配合與安全聯鎖

1、四象限無功補償控制器與光伏系統的保護配合至關重要。接線設計中必須包含：電壓異常聯鎖（當電壓超過±10%額定值時閉鎖補償）、頻率保護（49.5-50.5Hz工作范圍）、反孤島檢測信號交互等安全措施。

2、建議采用硬接線方式連接關鍵保護信號，如將光伏逆變器的急停信號直接接入控制器的DI端子，確保在毫秒級時間內完成安全隔離。

四象限無功補償控制器與光伏系統的科學接線是實現智能電網的關鍵環節。通過精準的電氣連接、可靠的安全保護和高效的通信集成，兩者可形成協同優化的運行體系。隨著光伏滲透率不斷提高，四象限無功補償控制器將發揮越來越重要的電壓支撐作用。
