近年來，由于國家鼓勵發展清潔能源，光伏發電的應用率逐年提高，取得了良好的經濟效益和社會效益，但是光伏接入電網后出現的各種問題也日益顯現，其中就包括無功補償問題。由此很多廠商研發了四象限無功補償控制器設備來進行光伏并網后功率因數降低的問題。

但由于是新興設備部，很多用戶并不清楚四象限無功補償控制器該如何與光伏系統進行接線。接下來我們來科普一些簡單的方案。

一、系統連接架構

四象限無功補償控制器作為光伏并網系統的智能調節核心，采用三進三出接線方式：

1、電網側連接：

接入點：光伏逆變器交流輸出端

電壓采樣：1000V/100V電壓互感器（精度0.5級）

電流采樣：200A/5A閉環霍爾傳感器（帶寬≥5kHz）

2、光伏側接口：

通信端口：RS485連接逆變器（Modbus RTU協議）

同步信號：采用硬接線脈沖同步（誤差<100μs）

功率限制：接收逆變器實時出力信號（4-20mA）

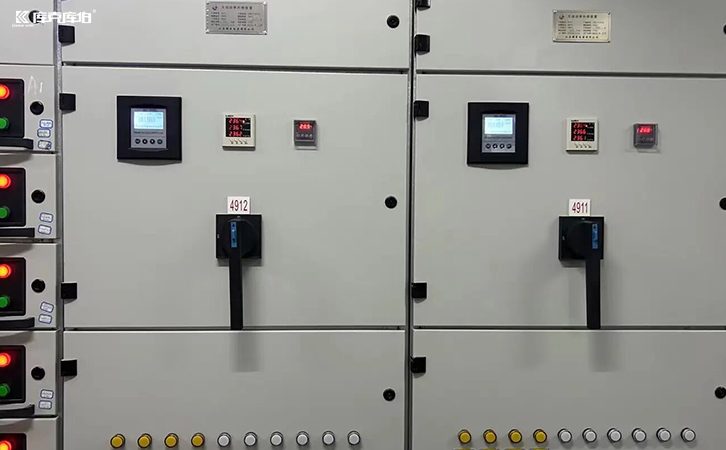

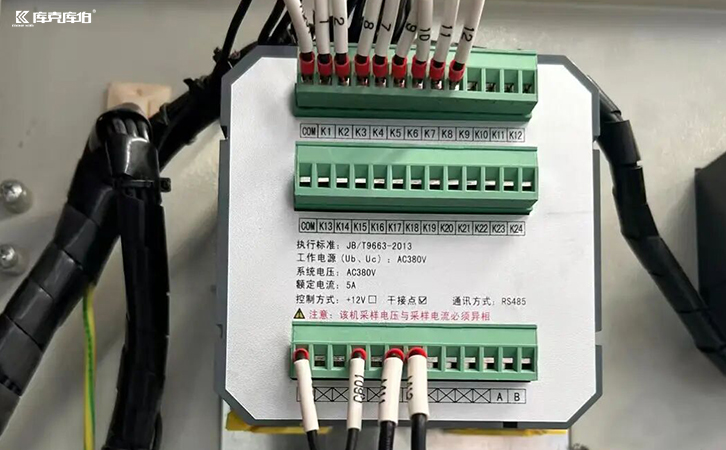

二、關鍵接線要素

1、主電路連接：

電纜規格：銅芯電纜≥35mm²（載流量1.5倍計算電流）

保護配置：熔斷器：gG型慢熔（分?jǐn)嗄芰?0kA）；斷路器：磁脫扣設定值12In±20%。

2、控制回路設計：

電壓采樣：星形接線（中性點經100Ω電阻接地）

電流采樣：兩相CT+軟件推算（節省1只CT）

防逆流檢測：加裝方向保護繼電器（動作時間<80ms）

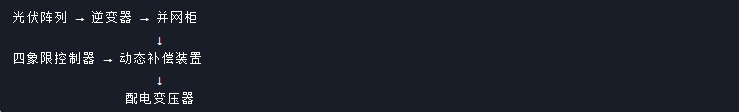

三、典型接線圖示

本接線方案可實現光伏系統±100%無功功率連續可調，并且滿足GB/T 19964-2012《光伏發電站接入電力系統技術規定》要求。但實施時需特別注意控制器與逆變器的參數匹配，建議進行72小時聯合試運行測試。
