無功補償控制器采樣電流和電壓的獲取方法

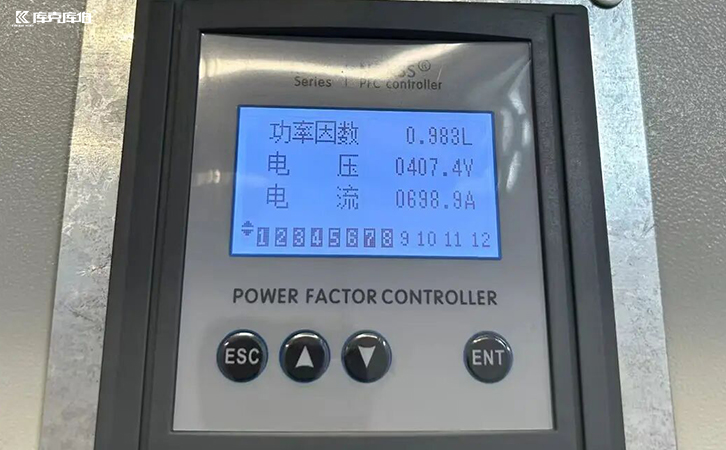

無功補償控制器作為電力系統中無功補償?shù)暮诵脑O(shè)備，其采樣電流和電壓的準確獲取直接影響補償效果和系統穩定性。那么，無功補償控制器采樣電流和電壓的獲取方法是什么呢？
一、電流采樣方法
1、電流互感器（CT)采樣
安裝位置：通常安裝在主回路或補償支路
接線方式：三相四線制系統采用3只CT；三相三線制系統采用2只CT（兩相式接線）
2、霍爾傳感器采樣
適用場合：直流或交流系統
技術特點：隔離性能好；可測量直流分量；溫度穩定性要求高。
二、電壓采樣方法
1、電壓互感器(PT)采樣
標準配置：額定電壓與系統匹配；精度等級0.2級或0.5級；二次額定電壓通常為100V。
接線方案：V-V接線（三相三線）；Y-Y接線（三相四線）。
2、電阻分壓采樣
適用場合：低壓系統
設計要點：分壓比計算；電阻溫度系數選擇；功率裕度設計。
優勢：成本低；體積??；無磁飽和問題。
3、電容分壓采樣
特點：適合高頻場合；功耗低；溫度穩定性好。
無功補償控制器采樣電流和電壓的準確獲取是保證補償效果的基礎，需要綜合考慮傳感器選型、信號處理、系統集成等多個環節。根據系統特點選擇合適的采樣方案可以確保無功補償控制器采樣系統的準確性和可靠性。
