在電力電子系統中，電容器作為關鍵的無源元件，承擔著能量存儲、濾波和保護等重要功能。阻尼吸收電容器和直流支撐電容器是兩種常見的電容器類型，各自具有獨特的工作原理和應用場景。正確選擇適合的電容器類型，對系統性能、可靠性和成本控制都具有重要意義。

1.功能定位存在本質差異

決定了兩種電容器的適用場景不同。阻尼吸收電容器主要用于抑制電路中的電壓尖峰和振蕩，通過吸收高頻瞬態能量保護半導體器件。而直流支撐電容器則主要承擔直流母線電壓穩定和能量緩沖的作用，為逆變器或變流器提供穩定的直流電源。

2.頻率響應特性是重要考量因素

阻尼吸收電容器需要具備優異的快速響應能力，能夠及時吸收高頻瞬態能量，因此通常選擇具有低等效串聯電感的類型。直流支撐電容器則更注重在較寬頻率范圍內的穩定表現，需要同時兼顧低頻和高頻特性，以維持直流母線電壓的平穩。

3.使用壽命和可靠性要求不同

阻尼吸收電容器經常工作在高壓瞬變條件下，承受較大的電應力，因此對耐壓等級和耐久性要求較高。直流支撐電容器雖然工作環境相對穩定，但由于長期處于充放電狀態，對容量穩定性和等效串聯電阻的變化更為敏感。

4.體積和安裝方式存在明顯區別

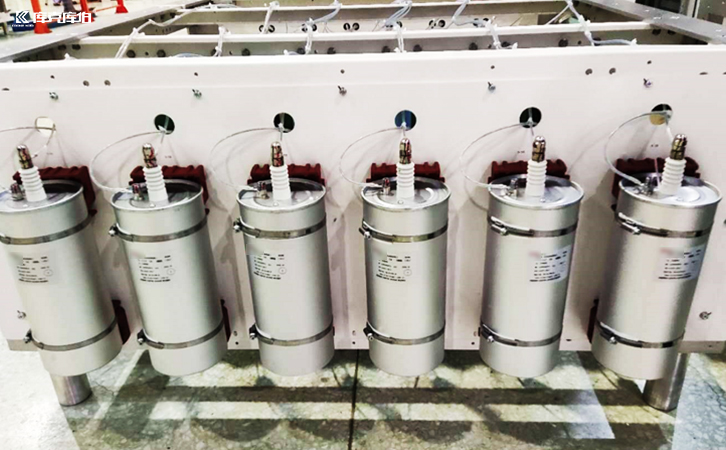

阻尼吸收電容器通常體積較小，便于就近安裝在需要保護的器件附近，以減小線路電感的影響。直流支撐電容器則往往需要較大容量，因此體積相對較大，通常集中安裝在直流母線上。這種物理特性的差異使得兩者在系統布局和散熱設計上需要采取不同的策略。

5.成本因素不容忽視

阻尼吸收電容器雖然單體價格較低，但在復雜系統中可能需要大量使用，總體成本可能相當可觀。直流支撐電容器雖然單體價格較高，但使用數量通常較少。在系統設計時，需要綜合考慮初期投資成本和長期維護成本，選擇最具經濟效益的方案。

阻尼吸收電容器和直流支撐電容器各有其獨特的優勢和應用場景，不存在絕對的優劣之分。在實際工程應用中，應當根據系統的工作特性、性能要求和成本預算等因素進行綜合考量。理想的做法是根據電路拓?fù)浜凸r需求，合理搭配使用兩種電容器，充分發揮各自的優勢。
