無功補償控制器作為優化電力系統中無功功率管理的重要設備，其顯示的參數不僅可以幫助用戶及時監控電力系統的狀態，更有助于優化電能使用，提高系統的運行效率。那么，對于不了解控制器的用戶而言，控制器中主要顯示的都是哪些參數呢？

無功補償控制器的主要顯示參數通常包括以下幾個關鍵方面，這些參數幫助監控和管理電力系統的無功功率補償，確保系統穩定高效運行：

功率因數（Power Factor, PF）：

實時顯示電力系統的功率因數，以監控?zé)o功補償效果。一般設定一個目標功率因數，控制器根據實時數據進行調整。

無功功率（Reactive Power, Q）：

顯示當前系統的無功功率，單位通常為kvar。可以是容性無功功率（電容器補償）或感性無功功率（負載引起）。

有功功率（Active Power, P）：

顯示系統的有功功率，單位為千瓦（kW），這是電力系統有效做功的功率部分。

電壓（Voltage, V）：

實時監測和顯示系統的電壓值，通常是三相電壓（如U1、U2、U3），確保電壓在安全范圍內。

電流（Current, I）：

顯示系統中各相的電流值（如I1、I2、I3），幫助判斷系統負載情況。

諧波含量（Harmonic Distortion, THD）：

顯示電網中諧波的總諧波畸變率（THD），有助于監測諧波對系統的影響并防止設備過熱或損壞。

補償電容器組狀態：

顯示各電容器組的投入和切除狀態，控制器根據負荷變化動態調節補償電容器的工作狀態。

補償級數：

顯示當前無功補償設備的工作級數，反映了系統中投入了多少電容器組或電抗器組進行補償。

功率因數設定值：

控制器設置的目標功率因數值，通常是用戶設定的補償目標，如0.95或0.98，控制器通過調節補償設備實現該目標。

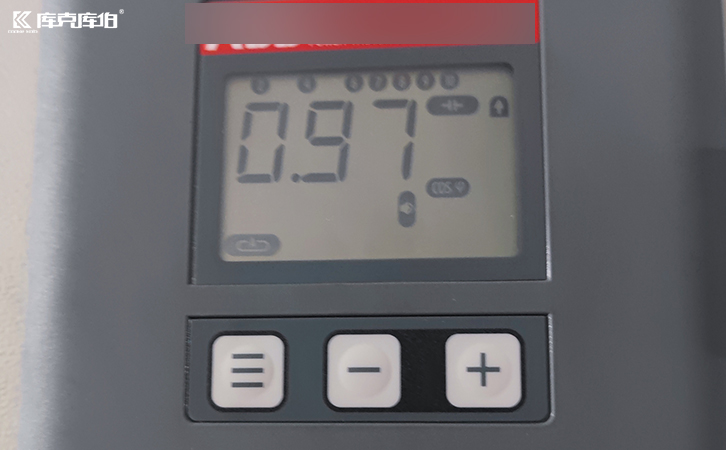

這些參數在無功補償控制器的顯示屏上實時更新，操作人員可以根據這些信息對系統進行監控和調整，確保無功功率的合理補償并提高電力系統的運行效率。
