在無功補償系統運行過程中，控制器顯示的功率因數值是評估補償效果的重要依據。當取樣電流小于20A時顯示功率因數為1（即完全補償狀態）的情況，需要從測量原理、系統特性和設備參數等多方面進行綜合分析。那么，這種情況屬于正?，F(xiàn)象嗎？

一、測量原理與技術特性分析

現代無功補償控制器通常采用矢量計算法測量功率因數，其精度與取樣電流大小直接相關。當負載電流低于20A時，可能進入測量裝置的臨界工作區，此時測量誤差會顯著增大。部分控制器在低電流狀態下會自動切換測量模式，可能導致顯示值固定在1。

二、系統工況與測量準確性關系

在輕載工況下（電流<20A），系統的無功分量可能確實很小，此時功率因數接近1屬于正?，F(xiàn)象。但需要結合電壓波形、諧波含量等參數綜合判斷。若系統存在諧波干擾，基波功率因數顯示為1而實際總功率因數可能偏低。建議使用專業電能質量分析儀進行對比測量，驗證控制器顯示值的真實性。

三、設備參數設置問題探討

控制器參數設置不當是導致異常顯示的常見原因。電流變比設置錯誤會使測量系統對實際電流的感知出現偏差；功率因數計算方式選擇不當（如采用位移因數代替真功率因數）也會造成顯示異常。此外，部分控制器設有最小動作電流閾值（通?？稍O(shè)置范圍為5-30A），當取樣電流低于此值時可能保持最后狀態不變。

四、硬件故障可能性分析

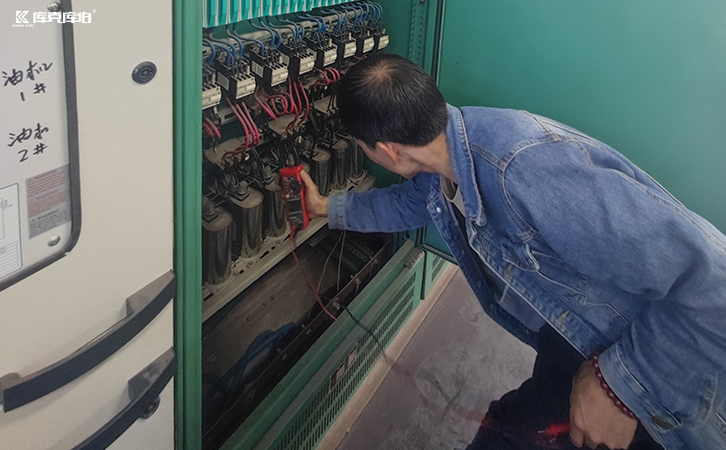

顯示異常可能是硬件故障的信號：電流互感器二次側開路或短路會導致測量失效；信號處理電路故障可能造成數據鎖定；主板A/D轉換器損壞會使數值固定不變。可通過對比三相測量值、檢查歷史數據曲線、進行模擬信號測試等方法排查硬件問題。值得注意的是，某些控制器在自檢失敗時會默認顯示功率因數為1，這是一種保護性設計。

無功補償控制器在低電流狀態下顯示功率因數為1的現象，既可能是系統真實狀態的反映，也可能預示著測量問題或設備故障。正確的處理方式是根據具體設備型號、系統特性和工況變化進行綜合判斷，避免簡單歸因。
