四象限無功補償控制器對光伏電網的原理
四象限無功補償控制器在光伏電網中的應用是為了解決光伏發電系統帶來的無功功率問題，同時提高電網的穩定性和電能質量。以下是其工作原理和作用的詳細說明：
一、四象限無功補償控制器的功能

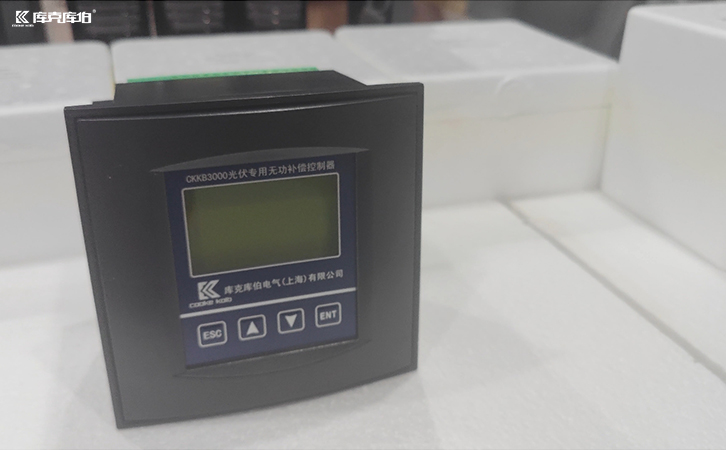

四象限無功補償控制器是一種能夠動態調節無功功率輸出的設備，支持四種工作模式：
1.第一象限（+P, +Q）：輸出有功功率和無功功率。
2.第二象限（-P, +Q）：吸收有功功率，輸出無功功率。
3.第三象限（-P, -Q）：吸收有功功率和無功功率。
4.第四象限（+P, -Q）：輸出有功功率，吸收無功功率。
在光伏電網中，四象限無功補償控制器主要用于動態調節無功功率，以應對光伏發電的波動性和電網的無功需求。
二、四象限無功補償控制器對光伏電網補償?shù)墓ぷ髟?/b>
（1）實時監測
控制器通過傳感器實時監測電網的電壓、電流、功率因數等參數。
根據監測數據，計算電網的無功功率需求。
（2）動態補償
當光伏發電系統輸出有功功率時，控制器根據電網需求動態調節無功功率的輸出或吸收。
（3）電壓調節
通過調節無功功率，控制器可以穩定電網電壓，避免因光伏發電波動導致的電壓波動或閃變。
（4）諧波治理
部分四象限無功補償控制器具備諧波濾波功能，可以抑制光伏發電系統引入的諧波，提高電能質量。
四象限無功補償控制器在光伏電網中的作用主要體現在動態調節無功功率，穩定電網電壓；提高功率因數，降低線路損耗以及抑制諧波，改善電能質量中。通過四象限無功補償控制器的應用，可以有效解決光伏電網中的無功功率問題，提高電網的運行效率和可靠性。
