電力系統中，四象限無功補償控制器以其出色的無功功率補償能力受到廣泛應用。無論是在輸電網、工業設備還是可再生能源系統中，這種控制器都發揮著關鍵作用。然而，在實際應用中，采樣是一個非常重要的環節，涉及到數據的準確性和控制效果的可靠性。

在使用四象限無功補償控制器進行采樣時，有以下幾個方面需要注意：

一、采樣點位置選擇

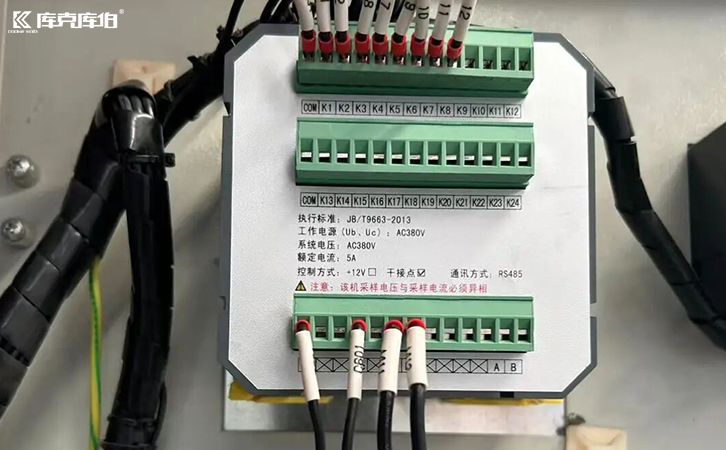

1、電流互感器 (CT) 和電壓互感器 (PT) 的布置：

采樣點的位置對采樣結果的準確性至關重要。電流和電壓的采樣應盡可能在接近負載的位置，以反映真實的負載情況。采樣點應避開可能產生電磁干擾的地方，以免影響測量精度。

二、采樣精度

1、CT 和 PT 的精度等級：

使用高精度的電流互感器和電壓互感器進行采樣，以確保采樣數據的準確性。通常建議使用精度等級不低于 0.5 的互感器。

三、信號抗干擾

1、電磁干擾的防護：

四象限無功補償控制器的采樣信號應具有良好的抗干擾能力，特別是在工業環境中，電磁干擾可能會影響采樣信號的質量。使用屏蔽電纜和合理的布線方式可以減少干擾。

四、同步性

1、電壓和電流信號的同步：

電壓和電流采樣信號之間的時間同步性非常重要。如果采樣不同步，可能會導致功率因數測量不準確，影響補償?shù)男Ч４_?？刂破鲀?nèi)部的采樣時鐘同步。

五、四象限特性識別

1、功率方向的準確判斷：

四象限無功補償控制器需要準確識別功率的方向，即區分有功功率和無功功率的四個象限。這要求采樣電壓和電流信號的相位關系非常準確，因此要確保相位測量的準確性。

通過對四象限無功補償控制器的采樣過程保持高度重視，將直接關系到系統的性能與穩定性，最終提高無功補償?shù)男Ч?，為電力系統的安全與高效運行提供有力保障。
