雙星形接線方式的電力電容器組作為無功補償設備在電網中被廣泛應用，由于電容器組不平衡電流保護具有動作靈敏度高，能夠準確地反映電容器參數的變化以及各種類型吶內部故障，因而雙星形電容器組宜采用中性點不平衡電流保護方式。但是，雙星形電容器組不平衡電流保護靈敏度高也會電容器組運行維護帶來了一定的困擾。

某500kv變電站35KV電容器組中性點不平衡電流保護動作，二次電流動作值0.23A（中性點電流互感器變比為5/1，保護整定值為0.2A）經檢查試驗，一、二次設備均未發生異?，F(xiàn)象3組電容器在正常運行情況下，中性點不平衡電流達到0.17A,接近0.2A的保護裝置，導致3電容器組保護裝置長期頻繁啟動，影響保護裝置的正常運行。

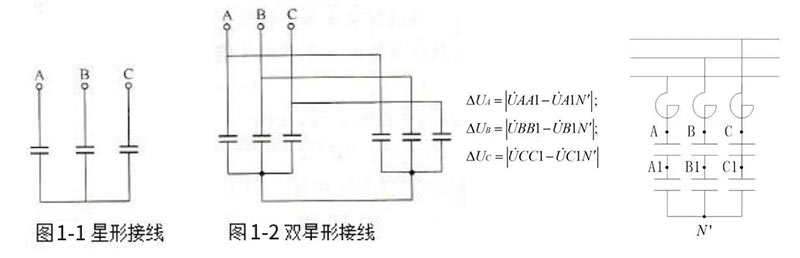

雙星形電容器組接線方式

框架式雙星形電容器組2組電容器分別有多臺容抗相等的電容器串、并聯組成，當2組電容器并聯數不同時器容量也不相等。無論2組電容器容量相等，在正常情況下三相平衡時，兩星形中性點之間無電流流過。當任1rain電容器內部元件被擊穿而致使三相不平衡時，兩中性點間流過不平衡電流。

對雙星形電容器組進行分析，每相有50臺單元電容器組成，其中26臺組成一個臺鼻a1其余24臺組成另一個性臂a2單元電容器銘牌標稱的額定電容量為8.7uf.

根據這個我們計算了得出：大容量和特大容量的電容器組適宜采用雙星形接線，其中性點不平衡電流電流保護動作靈敏度高，能夠準確靈敏的反應出電力電容器參量的變化以及各種類型內部故障，有效地防止事故的發生。
