濾波補償裝置主要用于去除電力系統中的噪音和電網中的干擾信號，提高系統的性能。根據不同的應用需求以及濾波器的類型，濾波補償裝置可以分為多種類型。下面將詳細介紹幾種常見的濾波補償裝置類型。

濾波補償裝置主要可以分為以下幾種類型：

1、靜態無功補償裝置（SVC）：

這是一種傳統的無功補償技術，通過調節電抗器（如電容器或電抗器）的并聯組合來吸收或發出無功功率，從而改善系統的功率因數和電壓穩定性。SVC通常包括晶閘管開關控制的電容器組和電抗器。

2、靜止無功發生器（SVG）：

SVG是一種基于電力電子技術的動態無功補償裝置，它使用電壓源型變流器（VSC）技術來產生無功功率。SVG能夠快速響應系統的無功需求，提供連續的無功功率調節，并且可以有效抑制諧波。

3、有源電力濾波器（APF）：

APF也是一種基于電力電子技術的裝置，它通過注入與諧波電流相位相反的補償電流來消除系統中的諧波。APF能夠?qū)崟r跟蹤并補償諧波，提高電能質量。

4、混合型動態濾波補償裝置（LSVG）：

這是一種結合了有源和無源技術的裝置，它將APF或SVG與SVC相結合。LSVG通過智能操控單元統一協調控制，既可以有源部分單獨工作，也可以有源控制無源部分，實現有效的補償濾波效果。

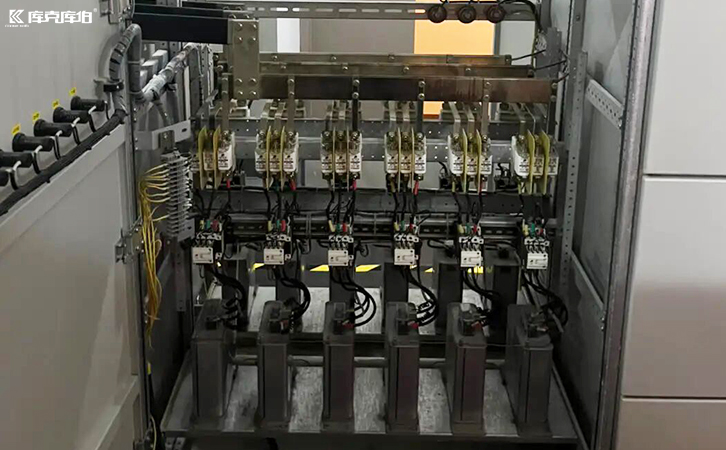

5、低壓電力電容器：

用于1000V以下的低壓配電系統，主要應用于無功補償與無源濾波領域。這些電容器通常與電抗器串聯使用，以抑制諧波并限制合閘涌流。

6、高壓電力電容器：

主要用于1kV以上中高壓供電系統，以提高電網功率因數，改善供電質量。

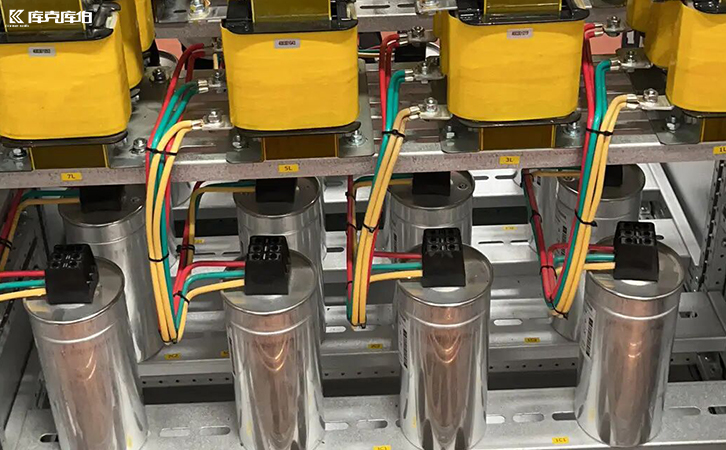

7、濾波電抗器：

用于與電容器串聯，抑制電網諧波并能極大地抑制合閘涌流，保護電容器。

這些裝置可以單獨使用，也可以組合使用。根據不同的應用需求和濾波器的特性，選擇適合的類型可以滿足不同的電力系統需求和提高電能質量。
