高嶺土公司變電所無功補償損壞情況分析：

一．現有變電所供電概況：

1.現有變電所10KV進線400V出線有單獨供電變壓器1600KVR四臺。

二．諧波源：

2.1.四臺1600KVA變壓器負荷主要諧波源是變頻器數量有70多臺左右。

三．目前變電所設備使用概況：

現有變電所變壓器無功補償采用電抗器和電力電容器組合構成抗諧波電流，目的提高供電系統功率因數。該設備技術方案在使用過程中頻頻發生電力電容器鼓包，燒毀，爆炸。該設備電氣開關，導線，主開關發熱燒毀，使得目前變電所無功補償無法使用。變壓器綜合電流上升至1900A。無功功率因數0.8。

四．情況分析：

1.電力電容器電抗器不匹配，產生諧振:

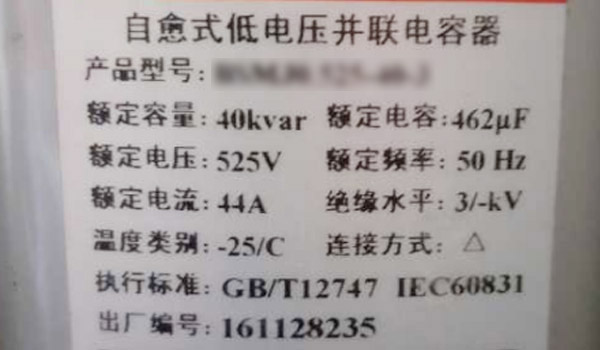

根據描述的現場情況，原補償10組電容器 BSMJ0.525-40-3配套CGDL500/40/6-50,電抗器電抗率6%，400V 40kvar.電容器選用525V 40kvar,電容器的實際輸出容量只有20多kvar，電抗器的輸出容量為30多kvar，電容器和電抗器參數嚴重不匹配容易產生諧振，導致熔斷器燒毀，斷路器和其他用電設備出現故障等。

2.電抗器電壓偏低：

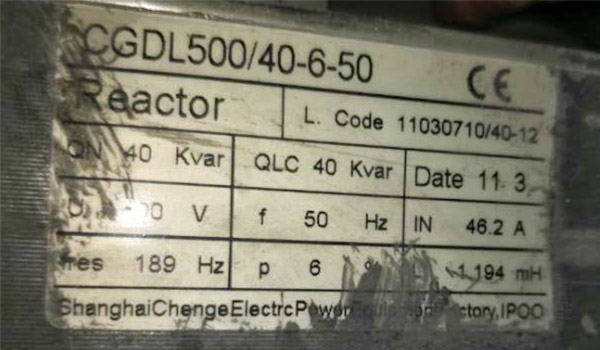

從原配置電抗器參數分析，電抗器電壓偏低

系統電壓為400V，考慮到電壓波動及諧波電壓，通常系統電壓會有偏高，（大概會在430V左右），而原配置選用額定電壓400V的電抗器，額定電壓偏低，建議更換額定電壓480V的電抗器。

3.電力電容器產品質量差

從原配置電容器參數分析，電力電容器質量差:

BSMJ系列是一種油浸式電容器，其介質是一種微晶蠟，電容器溫度升高容易出現滲漏，鼓包等造成容值衰減嚴重。建議更換干式充氣式電容器，容值衰減小，使用壽命更長久，不會出現漏油、著火、鼓包、爆炸等現象。

4.設計不合理

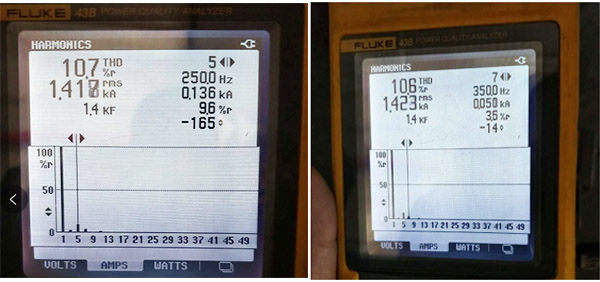

化工企業用電，諧波源主要是變頻器，根據客戶提供的測試數據分析，系統以5次，7次諧波為主，并且諧波含量不是很大，這種工況通常建議客戶選用480V電力電容器和電抗率7%  480V 電抗器。

五．改造建議方案

1600KVA變壓器，按經驗一般按變壓器容量30%左右進行補償，即補償480kvar，參考上圖原來設計補償容量（原525V 40Kvar，電容器實際輸出只有20多Kvar，可以補償?shù)?/span>0.95，換成480V 40kvar電容器實際輸出容量為30kvar左右，是沒問題的）。這樣，在不改動原配置其他配套器件的情況下，減少不必要的投資，故選10組40kvar電力電容器、電抗器。

伊東高嶺土電氣有限公司變電使用了庫克庫伯所制定電能治理解決方案選10組40kvar電力電容器、電抗器，技改后設備運行節能減排結果：

一、在諧波污染超標環境下無功功率因素達到0.97-1

二、改造后該變電所電能質量符合國家即《GB/T 14549-93電能質量公共電網諧波》。

三、設備投資回報率：甲方生產統一規格品種產量的條件下對比能耗下降率2%-5%以上。單位：頓（T）
