五得利面粉集團基本情況：

五得利面粉總廠創建于1989年，是一家專業化生產面粉的民營企業。五得利集團目前擁有六省十六地16家面粉子公司，1家天然麥掛面子公司，年加工小麥產能2700萬噸，員工5700多名的大型制粉企業。五得利集團大名公司（五得利總廠）位于河北省大名縣五得利街，日處理小麥能力達6400噸，員工600多名。

現場供電系統具體工況如下：

1、設備實際功率因數較低，無功補償量較大（因廠內設備多為輕載，而設備輕載期間功率因數為最低）每臺變壓器包含7面補償柜）；

2、部分設備含有變頻器（75KW的ABB變頻器15臺），系統諧波含量較高（6車間4臺變壓器，諧波電壓最高達6.2%，諧波電流最高達12.4%，其諧波主要以5、7次諧波含量為主）；

3、現場設備為24小時生產模式，而控制器無循環投切功能，存在電容器長期投運的情況。因采用7面控制柜7個控制器模式，雖為三相采樣，依然有多面柜同時投切的情況發生，輕負載期間易引起頻繁投切；

4、部分電容器電壓選擇過低，存在過壓風險。串7%電抗的電容器，電壓選擇450V。實測系統實際電壓為398V，串聯7%電抗器后，電容器端電壓上升至Uc=Un（1-7%）=398*0.93≈428V，考慮電容器電壓1.1倍余量，即為1.1Uc=1.1*428≈471V，電容器電壓應選擇480為宜；

5、經常出現接觸器粘連，微型斷路器缺相燒壞的情況。其中兩臺變壓器由于未安裝電抗器，采用純電容補償方式，投切裝置采用接觸器，電容器投入瞬間將產生投切涌流，電容器運行期間對諧波又具有放大作用。諧波電流與電容器運行電流疊加在一起，導致接觸器及斷路器觸點發熱嚴重，因此經常損壞；

五得利原補償柜具體配置情況：

1#、2#變壓器，各補償7面柜，每柜容量為450V 25KVAR*10 ，

3#、4#變壓器，各補償7面柜，每柜容量為450V 25KVAR*10，

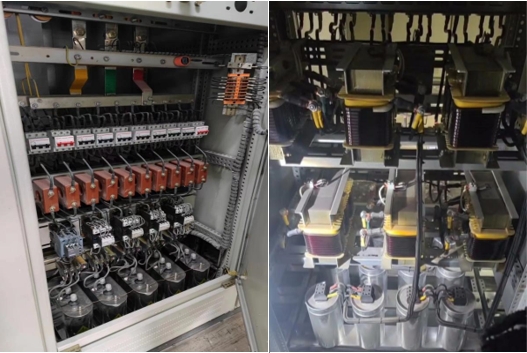

庫克庫伯電氣改造后配置情況：

1#、2#變壓器選用我公司濾波防爆型電容器，具體電容器型號：CKKB480-30-ES(AK)

3#、4#變壓器選用我公司加強型電容，并串聯7%電抗率的電抗器，采用電抗器一拖二的容量配置模式。具體電容器型號：CKKB480-25-3，電抗器型號：CKKBr480-50/7

控制器更換為我公司可循環投切的72路控制器，型號為：CKKBHTC-R113

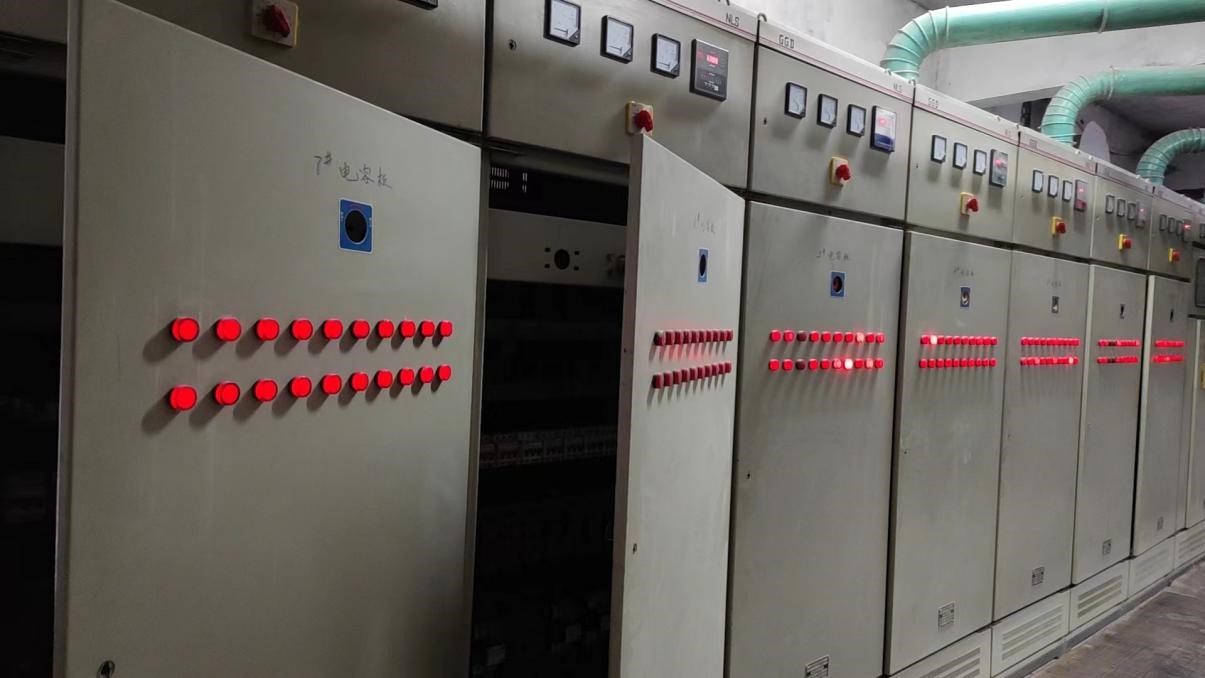

現場使用情況：

實際改造后效果反饋：

經過庫克庫伯電氣公司徹底改造后，五得利面粉廠補償柜投入運行穩定，功率因數可補償至0.98以上，電容器電抗器運行溫升明顯降低，尤其濾波防爆電容器（無串聯電抗器保護），相對于之前使用的其他品牌電容器，運行更穩定、溫升較低、衰減率較低、使用壽命更長。電抗器采用1.8倍線性度的銅芯電抗，H級絕緣，無論運行噪音、運行溫升更勝一籌。
