電力系統中，低壓無功補償控制器（以下簡稱“補償控制器”）的應用日益廣泛。隨著電力需求的不斷增加，電力系統的電能質量問題引起了越來越多的關注。而補償控制器的安裝則成為了解決這些問題的重要措施之一。

低壓無功補償控制器的安裝示意圖通常包括以下幾個主要組件和連接方式：

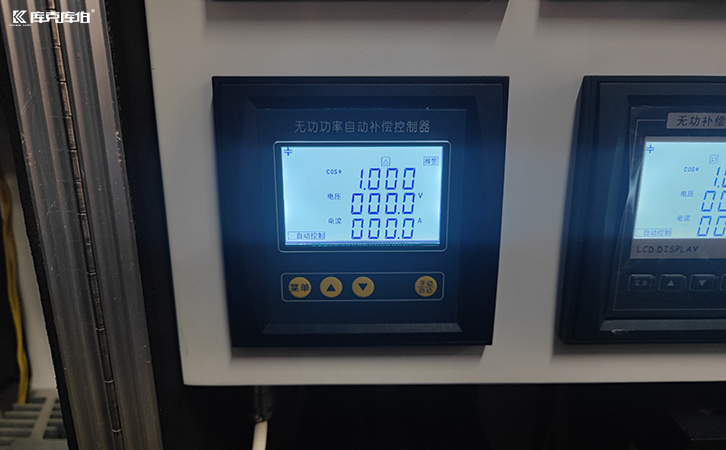

無功補償控制器：這是整個系統的核心，用于自動檢測電網中的無功功率，并根據需要控制補償設備的投入或退出。控制器通常通過開關來控制補償電容器組。

電容器組：包括一個或多個電容器，通常與控制器相連接。當無功功率不足時，控制器會啟動電容器，提供無功功率；當無功功率過剩時，控制器則會切斷電容器。

過電壓保護器：用于防止電網電壓過高時損壞電容器。

電流互感器（CT）：用于測量電流，以監控負載電流并向控制器提供反饋信息。

電壓互感器（VT）：用于監測電網的電壓，幫助控制器判斷是否需要投入電容器。

開關設備（如接觸器或斷路器）：用于根據控制器的指令將電容器投入或切除。

接線端子和配電箱：為系統提供必要的電氣連接，并確保安全的電氣接入。

示例安裝示意圖簡要描述：

交流電源接入至控制器和負載之間。

控制器通過信號控制接觸器來連接或斷開電容器。

電容器與負載并聯連接，提供必要的無功功率補償。

電流互感器和電壓互感器分別用于監測電流和電壓，反饋給控制器，確保系統的穩定運行。

低壓無功補償控制器在提升電力系統效率、降低電能損耗、改善電能質量方面具有不可或缺的作用。了解其安裝示意圖及安裝步驟，不僅能幫助您有效安裝這一設備，還有助于后期的維護與管理。
