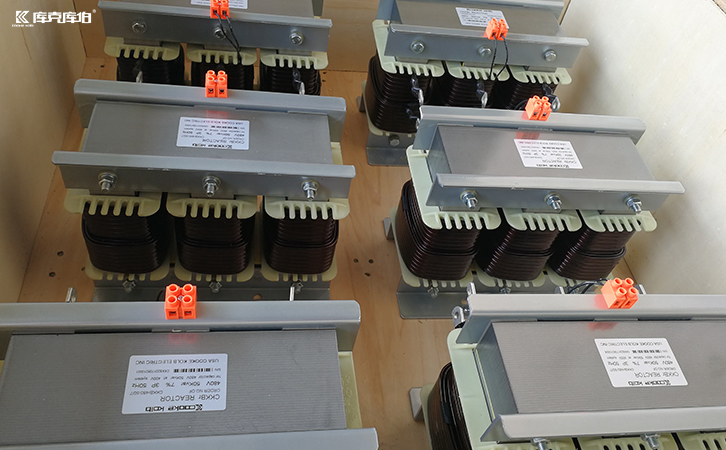

低壓電抗器在電力系統中廣泛應用于抑制諧波、電容器投切涌流限制以及電能質量治理等方面。由于其在運行中承受電流較大、諧波分量復雜、環境溫度影響顯著，因此必須配置完善的保護措施，以保障其安全、穩定、長期運行。

一、過載與過熱保護

低壓電抗器在長時間運行時會因鐵芯損耗和銅損而發熱，若散熱條件不足或系統電流超過額定值，會導致溫升過高，絕緣加速老化，甚至燒毀繞組。

配置措施：

安裝熱敏電阻（PTC/NTC）或溫度傳感器（如Pt100）；

通過熱繼電器或溫度控制器實現報警或自動斷電；

設置風冷或強制通風冷卻系統，提高散熱能力。

二、短路與過電流保護

在發生短路故障時，低壓電抗器可能承受數倍于額定電流的沖擊，極易造成線圈燒毀或外殼損壞。

配置措施：

安裝快速熔斷器或限流熔斷器；

結合斷路器+過流脫扣裝置；

在大容量系統中采用電流互感器（CT）+ 過流繼電器實現精準動作。

三、接地與絕緣監測保護

電抗器絕緣老化或潮濕環境下可能發生對地擊穿，尤其在系統中電抗器密度較高時，接地故障的影響范圍更大。

配置措施：

安裝接地故障監測裝置；

定期使用絕緣電阻測試儀進行絕緣測試；

設置接地保護繼電器，實現對地故障的快速隔離。

四、防諧振與電壓保護

電抗器在諧波環境中運行時，可能與電容器、電網阻抗形成并聯或串聯諧振，引起電壓畸變、電流過大。

配置措施：

結合電容器和系統參數設計合理的電抗率（如7%、14%）；

加裝諧振監測保護模塊；

在特殊場合下，使用**過電壓保護器（SPD）防止瞬態沖擊。

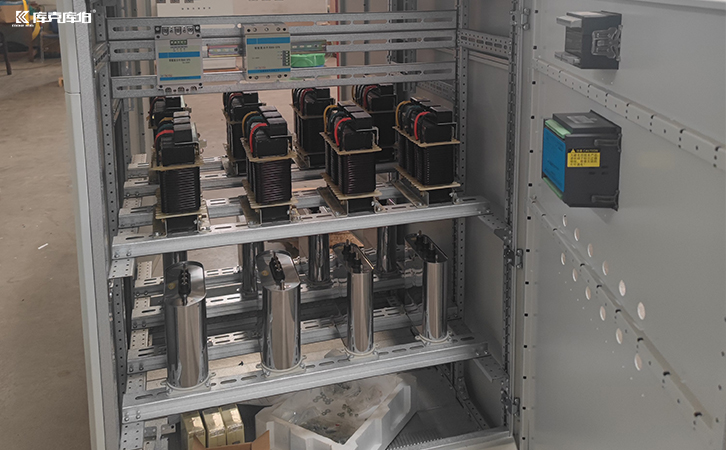

這些保護不僅提升了電抗器本身的安全性，還能增強整個補償系統的可靠性，尤其在電抗器配置較多的系統中更應重視配置的完整性和靈敏性。如需針對具體項目場景推薦保護配置方案，庫克庫伯電氣可進一步協助分析。
