電容器為什么要串聯電抗器

來源：庫克庫伯發布日期：2019-03-02 09:39:03【大中小】

不知道大家有沒有這種經歷，當我們需要采購電容器的時候，電容器廠家總會推薦電容器串聯電抗器的組合。畢竟電抗器的價格也不低，沒有人愿意平白無故的去購買其他設備。那么電容器為什么要串聯電抗器呢？

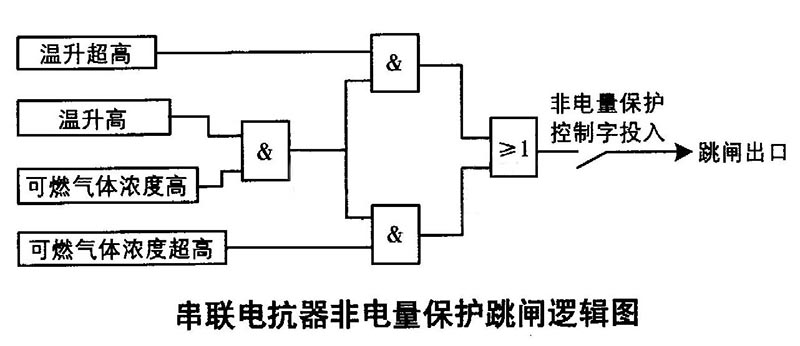

串聯電抗器非電量保護跳閘邏輯圖

保護電力電容器

串聯電抗器的目的是為了保護電力電容器。在電力電容器上串聯電抗器之后，電抗器可以阻止部分諧波通過電容器，從而達到保護電力電容器的目的。

如果電力系統中3次諧波嚴重時，可以選用14%電抗率的電抗器，組成濾波回路，消除系統中的3次諧波。針對不同次的諧波，可以采取不同電抗率的電抗器。

將電力電容器串聯電抗器，還可以起到抑制合閘涌流的效果。電抗器能夠減小短路電流，還可以使短路時系統電壓保持不變，還可以在涌流時減小對電力電容器的沖擊。

通過小庫的解釋，大家就能明白：使用電力電容器串聯電抗器，主要是為了保護電力電容器，推薦電抗器的廠家，也是為了用戶著想。我們也可以選擇使用純電容的方式，進行無功補償，只不過對電力電容器的防護不太強。但是對于諧波嚴重的企業，必須使用電抗器。

我們知道了電抗器的作用之后，就可以在采購電力電容器時，合理選擇適合的電抗器。那么電抗器的電抗率該如何選擇？小庫會在之后的文章中為大家介紹。
