在電能質量治理系統中，APF（有源電力濾波器）組態屏作為人機交互的關鍵界面，承擔著設備控制與狀態監控的雙重使命。這方寸之間的操作平臺，實則是連接智能算法與電力硬件的神經中樞，其功能設計直接影響著濾波系統的操作便捷性與運行可靠性。

1、系統參數配置中樞

組態屏是APF工作模式設定的核心載體。通過直觀的交互界面，工程師可靈活設置濾波模式、目標諧波次數及補償優先級等關鍵參數。不同應用場景的預設方案存儲功能，支持快速切換工業變頻、電弧爐等典型負載的優化配置。權限分級管理確保參數安全，防止未經授權的誤操作。

2、運行狀態可視化窗口

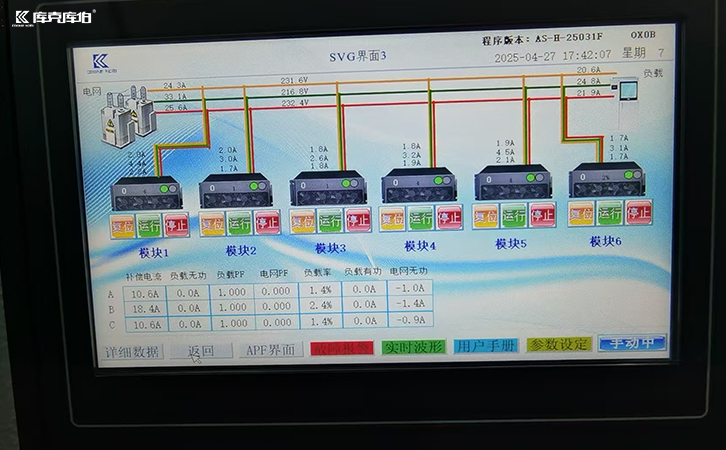

實時數據多維展示是組態屏的基礎功能。通過動態波形圖清晰呈現電網諧波含量與補償效果對比，色彩區分的柱狀圖直觀顯示各次諧波治理率。關鍵參數如直流母線電壓、模塊溫度等以趨勢曲線記錄變化過程，補償電流、系統功率因數等指標則用數字儀表突出顯示。

3、故障診斷輔助平臺

組態屏集成智能診斷功能，大幅提升運維效率。當系統異常時，自動彈出報警信息并給出可能的原因分析，歷史事件記錄功能完整保存故障發生前后的參數變化。保護動作信息明確顯示過流、過壓等具體類型，配合示意圖指示故障位置。內置的專家知識庫提供處理建議，指導現場人員逐步排查問題。

4、能效管理分析終端

組態屏是電能質量改善效果的評估中心。累計濾波電量統計直觀反映設備節能貢獻，諧波治理率變化曲線記錄長期運行效果。能效報告自動生成功能，可對比補償前后的功率因數變化及線損降低情況。

5、設備維護管理助手

組態屏內置完善的維護管理功能。運行時間統計提示定期維護周期，關鍵元件壽命評估預警可能的更換需求。維護記錄功能跟蹤每次檢修內容及更換部件，形成完整的設備健康檔案。固件升級接口支持通過本地存儲設備更新系統程序，確保設備持續獲得性能優化。

APF有源濾波器組態屏已從傳統的操作界面演變?yōu)榧刂?、監測、診斷、管理于一體的智能平臺。建議用戶在設備選型時，不僅要關注APF的硬件性能，也應重視組態屏的功能完整性和操作體驗，優秀的人機交互設計能顯著提升系統管理效率，充分發揮有源濾波器的技術優勢，為電能質量治理提供更智能的解決方案。
