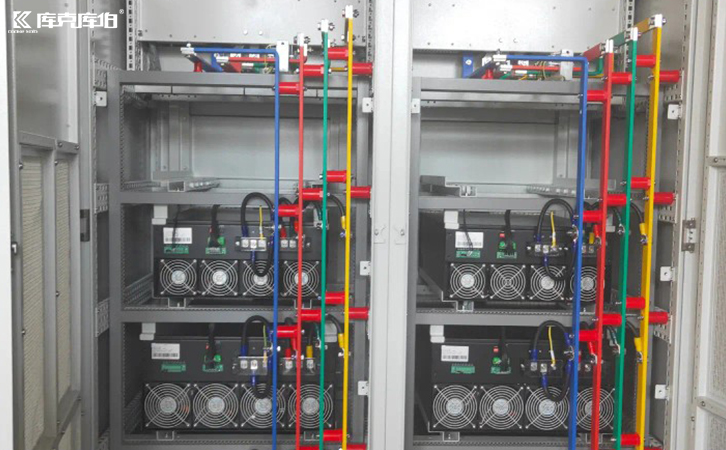

有源濾波器APF用以補償主電路的諧波，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。那么，可能有一些企業用戶會問，APF有源濾波器如何配置？配置的大小如何計算？

有源濾波器的配置和計算需要考慮以下幾個關鍵參數：

一、諧波電流的檢測與分析：

⑴識別和分析電力系統中的諧波成分。

⑵使用諧波分析儀或其他設備測量諧波電流的大小和頻率。

二、APF的額定容量：

⑴根據系統中諧波電流的總諧波畸變率（THD）計算APF所需的容量。

⑵APF的容量通常用kVA表示，可以根據以下公式計算：SAPF=(Ih2+Iq2)其中，Ih是諧波電流的有效值，Iq是無功電流的有效值。

三、濾波器的電流參考值：

⑴通過檢測負載電流，并通過傅里葉變換（FFT）分離出基波和各次諧波分量。

⑵根據需要補償?shù)闹C波電流，確定APF注入的電流參考值。

四、控制策略：

⑴選擇合適的控制算法，如瞬時無功功率理論、p-q理論等，以實時生成補償電流參考值。

⑵使用PWM（脈寬調制）技術控制APF的輸出，以使補償電流與參考值匹配。

五、濾波器參數設計：

⑴選擇合適的濾波電感、電容，以滿足系統的諧波補償需求。

⑵濾波器參數的設計需要考慮到系統的阻抗、諧波頻率以及濾波效果。

六、保護與監測：

⑴為APF配置必要的保護裝置，如過流保護、過壓保護等，以保證設備的安全運行。

⑵實時監測系統的運行狀態，調整APF的工作參數，以應對電網參數的變化。

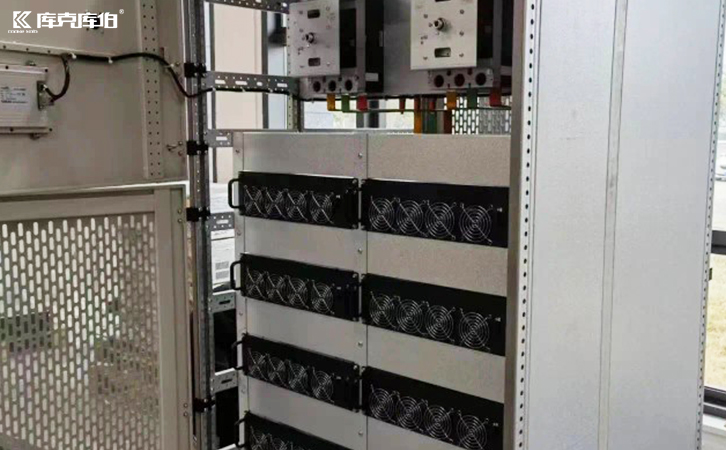

七、以下是一個示例計算過程：

1、示例計算

假設一個三相系統，測得的諧波電流有效值為50A，無功電流有效值為30A。

⑴計算APF的容量：

⑵確定濾波電流參考值：

①對負載電流進行FFT分析，假設檢測到5次、7次和11次諧波。

②根據各次諧波的幅值，計算APF需要注入的補償電流。

⑶選擇控制策略和參數設計：

①選擇瞬時無功功率理論作為控制策略。

②設計合適的濾波器參數，如L和C的值，以滿足特定諧波頻率的濾波需求。

通過上述步驟，可以初步配置和計算APF的主要參數。當然，實際應用中可能還需要進一步的詳細設計和測試，以確保APF能夠有效改善電能質量。
